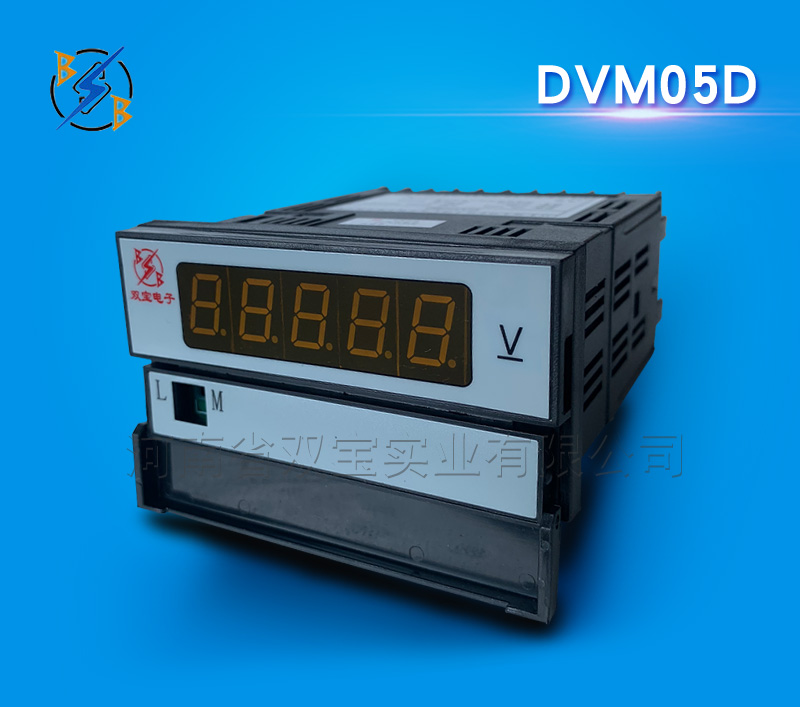

单相直流电压表
规格选型
产品功能 | DVM05D | |
相数 | 单相 | |
输入方式 | 直流 | √ |
交流 | — | |
通讯 | 可选 | |
开关量 | — | |
继电器输出 | — | |
模拟量输出 | 可选 | |
显示方式 | LED | √ |
LCD | — | |
表格中“√”表示该仪表具备此种外型或者此项功能，反之为“—”
技 术 参 数
指 标 | ||
精度等级 | 0.5级、0.2级 | |
输 入 | 标称输入 | AC100V、220V、380V等 |
过 量 程 | 持续：1.2倍，瞬时：电压2倍/1秒 | |
频 率 | 50Hz±10% | |
电 源 | 辅助电源 | AC、DC 100 ～ 270V |
功 耗 | <3VA | |
变送输出 | DC4～20mA电流输出时负载<510Ω， DC0～5V电压输出时负载>20kΩ | |
通讯接口 | RS-485接口,MODBUS-RTU协议， 波特率默认4800（可选2400、9600）bps | |
隔离耐压 | 电源与输入>AC2kV、电源与输出>AC2kV、输出与输入>AC1kV | |
绝缘电阻 | ≥100MΩ | |
平均无故障工作时间 | ≥50000h | |
工作条件 | 环境温度：-10～55℃，相对湿度≤93%，无腐蚀气体场所 | |
海拔高度 | ≤2500m | |
订 货 示 例
型 号：DVM05D (A型 100*50)
电 源：AC220V
频 率：50Hz
输入变比：10kV /100V
几 位 半：3位半
精度等级：0.5级
型 号：DVM05D （B型150*70）
电 源：DC220V
输入信号：AC10kV /100V
频 率：50Hz
变送输出：DC4～20mA(可选)
几 位 半：4位半
精度等级：0.5级
