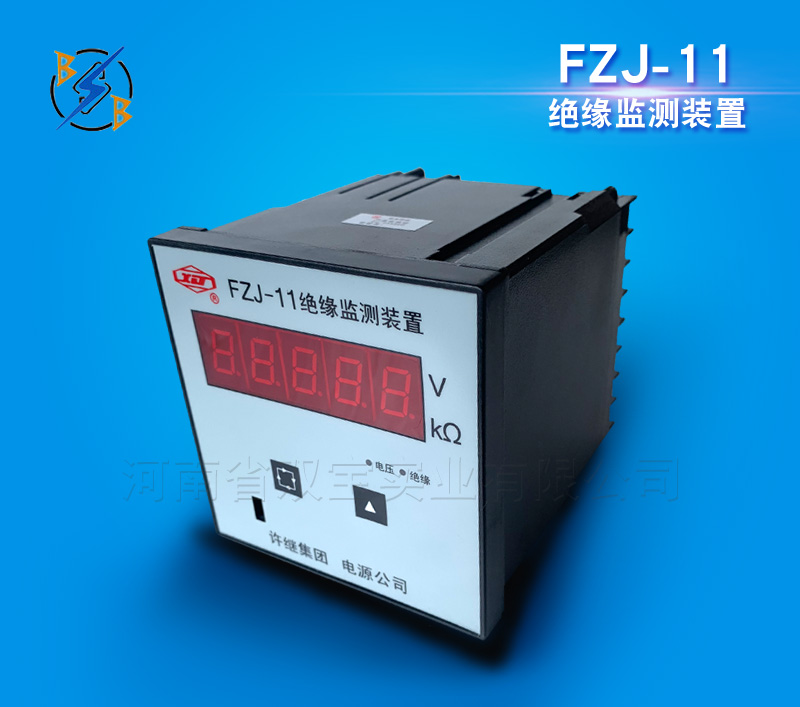

绝缘监测装置(FZJ-11型绝缘监测装置)
绝缘监测装置用于在线实时监测直流母线和各馈电支路的绝缘状况。系统装设绝缘监测装置，实时监测直流系统的绝缘状况，及时发现接地故障。
根据用户的不同使用要求，可提供以下两种型式的绝缘监测装置：FZJ-11型绝缘监测装置，只具有母线绝缘监测功能，不具备支路巡检功能；WZJ-11A型绝缘监测装置，同时具有母线绝缘监测和支路巡检功能。
基本功能：
◇ 监测装置通过检测直流母线对地的电压，计算出正负母线对地的绝缘电阻值，当直流母线的绝缘电阻低于设定的告警门限时，发出相应的绝缘降低告警信号。
◇ 监测装置通过检测各馈电支路对地的漏电流，计算出馈电支路对地的绝缘电阻值，当某一馈电支路对地的绝缘电阻低于设定的告警门限时，发出相应的支路绝缘降低告警信号。
◇ 监测装置通过RS485接口与电源系统集中监控模块联接，实现对电源系统直流母线和各馈电支路的监测数据上传。
主要特点：
◇ 直流母线对地电阻采用不平衡电桥测量原理和16位A/D转换，可检测正负母线等值平衡接地和测量正负母线对地的绝缘电阻值。
◇ 馈电支路直接检测对地的直流漏电流信号，无低频信号注入直流系统，因此对直流系统无任何影响，而且支路分布电容不影响测量精度。
◇ 馈电支路提供不平衡检测和平衡检测两种方式：不平衡检测方式速度快、精度高，适用于直流网络简单的系统；平衡检测方式速度稍慢，但可以检测支路正负极平衡接地，适用于直流网络复杂的系统。
◇ 具有瞬时接地报警功能，可以捕捉直流操作回路动作过程中出现的瞬时接地情况，及时发现接地隐患。
◇ 具有零点校准和满度补偿功能，可保证检测精度的稳定，避免出现误报信号和漏判支路的情况。
◇ 直流馈电主屏与分屏上的绝缘监测主机和分机相互独立，互不影响，而且具备RS485串行口与集中监控模块通信。
